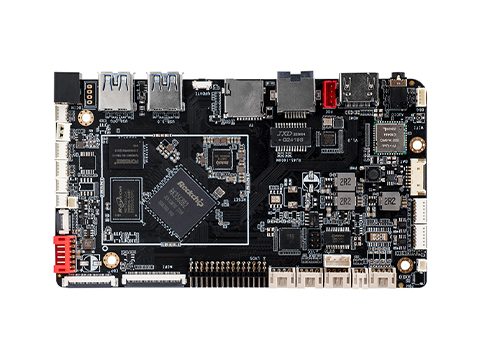

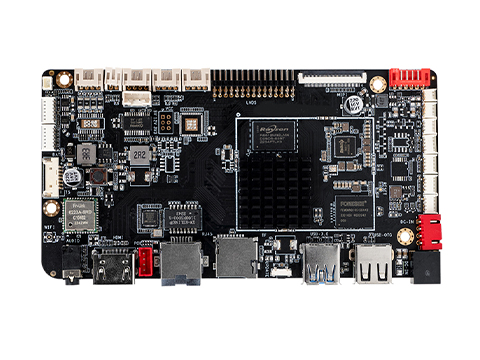

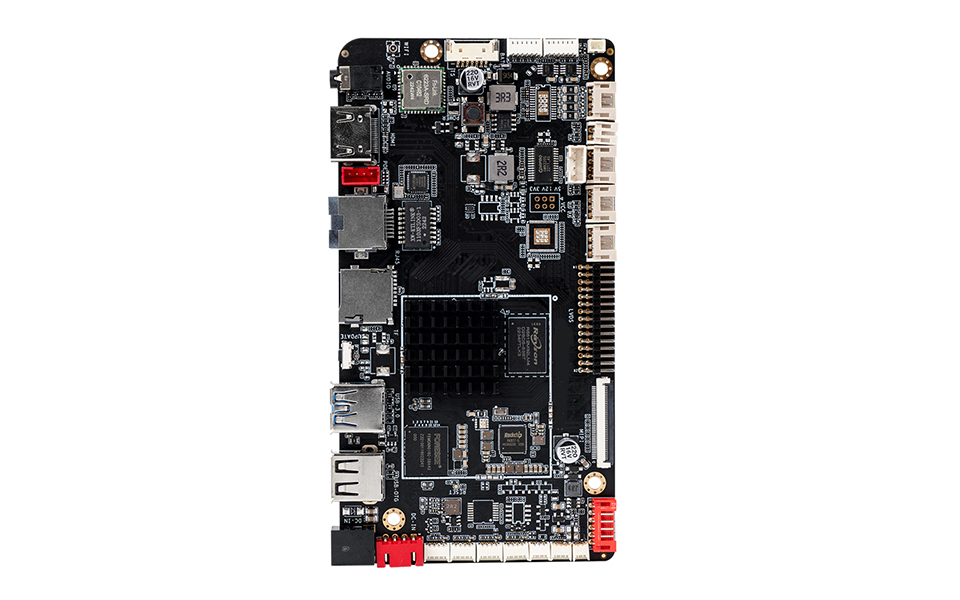

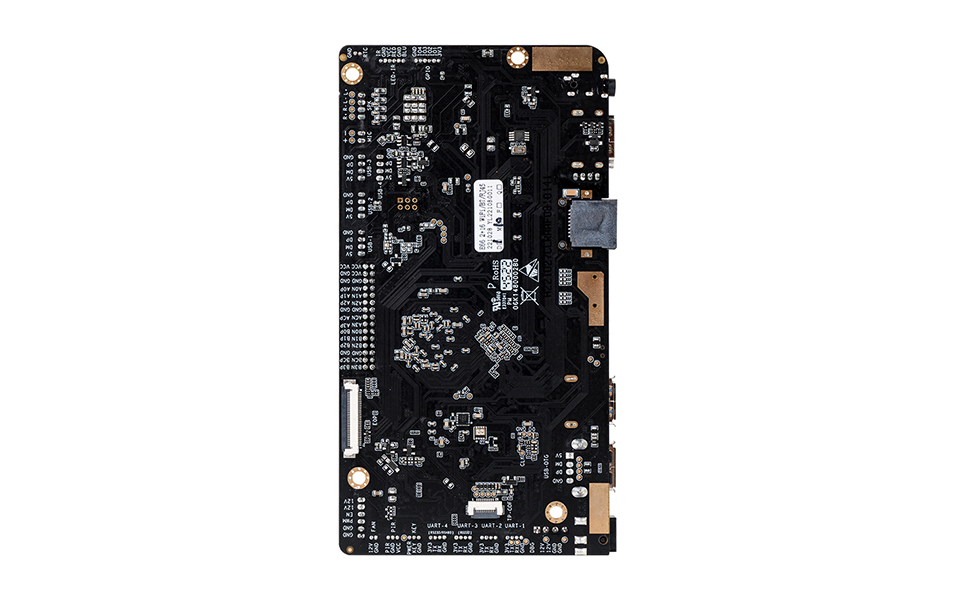

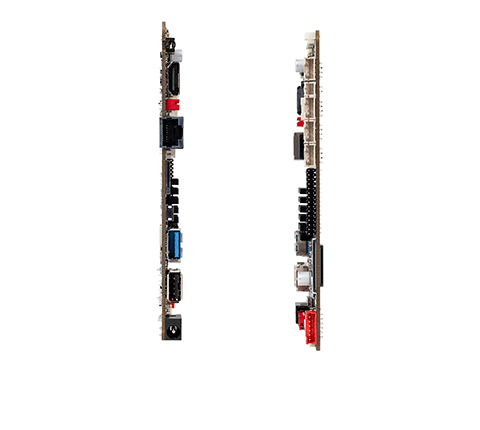

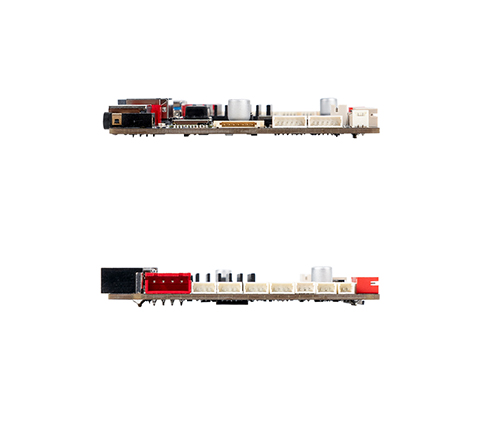

D-E66-RCL
project-left
project-left
  • RK3566, 4 x Cortex-A55, 1.8G<br>22nm ARM G52 2EE <br>0.8 TOPS NPU
    SOC
    RK3566, 4 x Cortex-A55, 1.8G
    22nm ARM G52 2EE
    0.8 TOPS NPU
  • WiFi4 802.11b/g/n or 802.11a/b/g/n/ac <br>Bluetooth 4.2 or 5.0
    Connectivity
    WiFi4 802.11b/g/n or 802.11a/b/g/n/ac
    Bluetooth 4.2 or 5.0
  • 1 x ADC key  <br>2 x LED + 1 x IR <br>2 x uart  ;1 x uart/RS232 <br>1 x uart/RS232/RS485  <br>4 x GPIO ;1 x I2C
    Interface
    1 x ADC key
    2 x LED + 1 x IR
    2 x uart ;1 x uart/RS232
    1 x uart/RS232/RS485
    4 x GPIO ;1 x I2C
  • SPECIFICATION
OS Android 11
SOC RK3566, 4 x Cortex-A55, 1.8GHz, 22nm ARM G52 2EE, 0.8 TOPS NPU
RAM LPDDR4 2G/3G/4G/6G/8G
ROM EMMC5.1 8GB/16G/32G/64G/128G
Media 4K 60fps H.265/H.264/VP9 decode 1080P 100fps H.265/H.264 codec
Display MIPI-DSI display port, 4-Lane eDP1.3 display port, FHD
Dual-LVDS display port,8bit,FHD
HDMI2.0 Type-A port, (up to 4Kp60 supported)
Ethernet 100M Ethernet port (supports PoE with add-on PoE HAT)
Connectivity WiFi4 802.11b/g/n or 802.11a/b/g/n/ac, Bluetooth 4.2 or 5.0
USB USB2.0 x 1 (Type A) OTG
USB3.0 x 1 (Type A)
USB2.0 x 4 4Pin-ph2.0
TF-Card Micro SD card, up to 128GB
Audio Spearker: 10W x 2 or 3W x 2 stereo Headset: 3.5mm Earphone
Mic: MIC Input
Interface 1 x ADC key 2 x uart
1 x uart/RS232/RS485
1 x I2C
2 x LED + 1 x IR
1 x uart/RS232
4 x GPIO
Input Power DC5.5mm 12V/2-5A
Power over Ethernet(requires separate PoE HAT)
PCB Size: 75 x 142 x 1.6mm
Process: 6-layers Immersion
Gold Hole: ∮3.5mm x 4
Environment Operating temperature -20°C ~ 60°C
